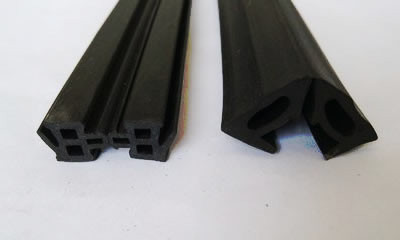

硬质橡胶的硬度可达邵氏A95。密封条的胶料较多使用耐老化、耐低温、耐水气、耐化学腐蚀，特别

是耐臭氧老化的三元乙丙橡胶（EPDM）。EPDM可以与钢带、钢丝编织带、TPE、绒布、植绒、PU涂层、

有机硅涂层等复合，保证汽车室内与外界及自身的防水、防尘、隔音、隔热、减振、防磨和装饰作用。

一般情况下EPDM密封条可稳定使用十几年。也可选择具有良好耐臭氧性能及良好耐老化性能的氯丁橡胶（CR）。

考虑到常用胶料的工艺性能，有时还需要选用并用橡胶，如天然橡胶（NR）与CR及丁苯橡胶（SBR）三种

橡胶并用或聚乙烯（PE）、EPDM及NR橡塑并用型以改进耐臭氧性

胶料物理机械性能试验报告单

序号

    物  理  性  能

单位

标  准

实测值

试验方法

1

供货状态 23±2℃

1.1

硬度

邵尔A

65±5

68

DIN ISO7619

1.2

拉伸强度

Mpa

7 min

10.8

DIN 53504

1.3

扯断伸长率

%

250 min

436

DIN 53504

1.4

撕裂强度

N/mm

4 min

7.8

DIN ISO34-1

2

90℃ × 70小时热空气老化

DIN 53508

2.1

硬度变化

邵尔A

±4

+3

2.2

扯断强度

%

7 min

11.2

2.3

扯断伸长率

%

200 min

387

3

压缩永久变形

PV3307

3.1

 100℃×22h×50%

%

60 max

50.2

4

体积电阻率

%

1×10⁶min

4.9×10⁸

PV1015
