减 震 当前位置:首页 > 产品展示 > 减 震

减震

时间:2017-04-05    点击量:307

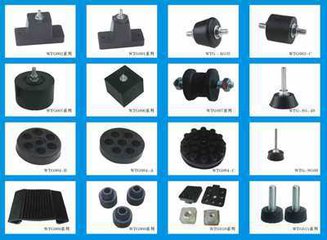

减震

    橡胶减震器作为一类重要的减震元件,已被广泛运用于各类机械、汽车、铁路机车、水上运输工具、飞机及其他航空器。可以说,凡是需要用到减震和隔震的地方都需要使用橡胶减震器。橡胶减震器之所以如此被广泛的运用,是因为它有效的利用了橡胶的如下诸多特性:

胶料物理机械性能试验报告单

序号

    物  理  性  能

单位

标  准

实测值

试验方法

1

供货状态 23±2℃

1.1

硬度

邵尔A

67~73

71

DIN53505

1.2

拉伸强度

Mpa

17 min

23.6

DIN53504

1.3

扯断伸长率

%

250~550

466

DIN53504

3

70℃×94h热空气老化

DIN53508

3.1

硬度变化

邵尔A

0~+3

+3

3.2

扯断强度变化

%

6 min

22.2

3.3

扯断伸长率变化

%

200~550

376

4

压缩永久变形

PV3307

4.1

23℃×94h×50%

%

20 max

18.4

4.2

70℃×94h×50%

%

50 max

43.5

5

低温性能-35℃×3min


无裂纹

无裂纹

ISO 812

6

回弹性

%

40 min

48.7

DIN53512

7

40℃×72小时×200pphm×25%拉伸


无裂纹

无裂纹

DIN53509

耐久性试验

测试项目

测试条件

测试后要求

测试结果

耐久性             (Z向)

常温:23±5℃;加载750N±1700N,频率:5HZ,运行100万次;

a) 常温试验后静刚度变化不超过30% ; b) 常温试验后动刚度变化不超过20%; c) 裂纹长度不超过5mm; d) 裂纹深度不超过5mm; e) 橡胶与金属不剥离; f) 任何金属部件或支架屈服和/或破裂不超过2mm。

1~3#经100万次耐久后均无损坏,金属屈服及破裂等有害缺陷,静刚度变化1#10.6%,2#10.2%,3#11.5%;动刚度变化1#12.5%;2#10.0%;3#12.9%

高温:80±2℃;加载750N±1700N,频率:5HZ,运行50万次;

4~6#经50万次耐久后均无损坏,金属屈服及破裂等有害缺陷,静刚度变化4#11.9%,5#11.5%,6#10.9%;动刚度变化4#13.8%;5#13.2%;6#13.1%

耐久性             (X向)

常温:23±5℃;加载0+/-10mm,Z向预载750N,频率:5HZ,运行80万次;

a) 常温试验后静刚度变化不超过30% ; b) 常温试验后动刚度变化不超过20%; c) 裂纹长度不超过5mm; d) 裂纹深度不超过5mm; e) 橡胶与金属不剥离; f) 任何金属部件或支架屈服和/或破裂不超过2mm。

7~9#经80万次耐久后均无损坏,金属屈服及破裂等有害缺陷,静刚度变化7#6.1%,8#6.5%,9#5.9%;动刚度变化7#7.1%;8#7.8%;9#6.5%

高温:80±2℃;加载0+/-10mm,Z向加载750N,频率:5HZ,运行40万次;

10~12#经40万次耐久后均无损坏,金属屈服及破裂等有害缺陷,静刚度变化10#6.8%,11#7.3%,12#7.8%;动刚度变化10#8.8%;11#9.2%;12#9.7%

耐久性             (Y向)

常温:23±5℃;加载±1700N,Z向预载750N,频率:5HZ,运行80万次;

a) 常温试验后静刚度变化不超过30% ; b) 常温试验后动刚度变化不超过20%; c) 裂纹长度不超过5mm; d) 裂纹深度不超过5mm; e) 橡胶与金属不剥离; f) 任何金属部件或支架屈服和/或破裂不超过2mm。

13~15#经80万次耐久后均无损坏,金属屈服及破裂等有害缺陷,静刚度变化13#7.8%,14#7.5%,15#7.1%;动刚度变化13#10.1%;14#9.2%;15#8.9%

高温:80±2℃;加载±1700N,Z向预载750N,频率:5HZ,运行40万次;

16~18#经40万次耐久后均无损坏,金属屈服及破裂等有害缺陷,静刚度变化16#8.5%,17#7.8%,18#8.2%;动刚度变化16#10.5%;17#9.9%;18#10.1%

静刚度试验

测试项目

测试条件/方法

单位

标准值

实测值    1#

实测值    2#

Z向静刚度

加载范围:±3000N 速度:10mm/min 计算范围:500N~800N

N/mm

116±15%

111.4

122.6

Z向动刚度

预载-650N,25Hz±0.2mm

N/mm

≤185

148.2

154

预载-650N,200Hz±0.05mm

N/mm

实测

258.6

264.3

X向静刚度

加载范围:±500N,速度:10mm/min 计算范围:±1mm

N/mm

32±15%

29.7

31.3

Y向静刚度

加载范围:±3000N,速度:10mm/min,计算范围:±1mm

N/mm

95±15%

87.3

89.2
